P225
- 2.25 MHz
- 工作频率
- 1 mm
- 距离分辨率
- 2° × 2°
- 波束开角
产品介绍

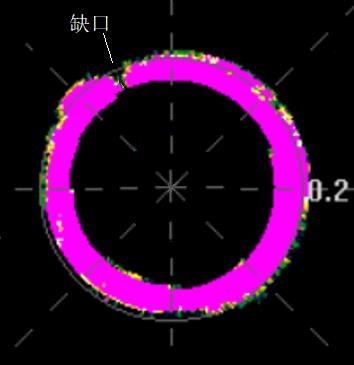

P225 工作在 2 – 2.25 MHz，采用全数字一体化信号处理，2° × 2° 窄波束配合 1 mm 距离分辨率，面向 10 m 以内的管道内壁与沉积物精细检测；实测可分辨直径 4 mm 的圆柱目标，以及 300 mm PVC 管上直径 30 mm 的小洞缺陷。
适合安装于 ROV、AUV、UUV，百兆以太网接口（可选 RS485 / RS232），提供数据接口方便用户二次开发。
技术参数
- 工作频率
- 2 – 2.25 MHz
- 距离量程
- 1 – 10 m 可设
- 增益控制
- 0 – 40 dB 可设
- 波束开角
- 2.0° × 2.0°
- 距离分辨率
- 1 mm
- 扫描步距
- 0.9°
- 图像刷新率
- 最高 1 Hz @ 1 m 量程
- 最大工作深度
- 200 m
- 通信接口
- 100BASE 以太网，可选 RS485、RS232
- 通信电缆长度
- 以太网 6 m；RS485 最长 100 m @ 115200 bps、10 m @ 1 Mbps；RS232 最长 15 m @ 115200 bps
- 供电
- DC 18 – 30 V，0.35 A
- 声呐头尺寸
- φ60 × 99 mm
- 声呐头材料
- 不锈钢，聚氨酯，聚甲醛
- 重量
- 不锈钢：空气中 580 g，水中 340 g
图集

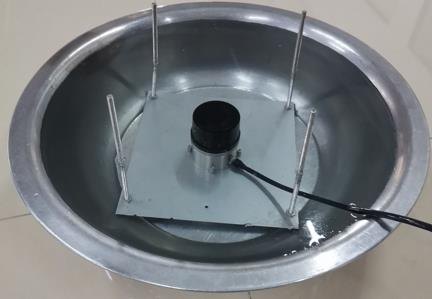

典型声呐图像、应用现场与外形尺寸
