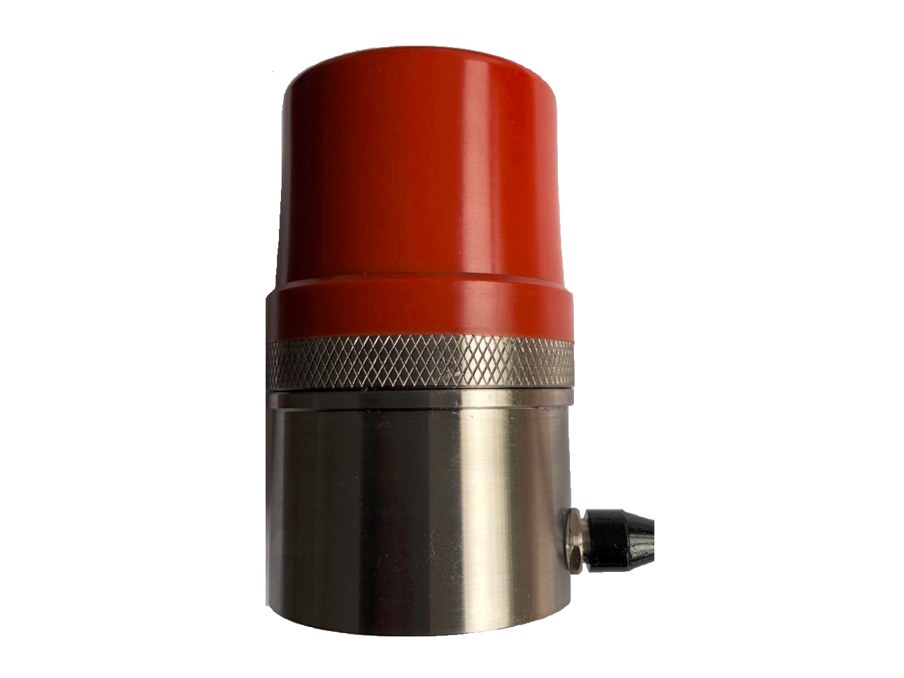

产品介绍
StP62T 采用全数字双频工作与一体化数字信号处理：1930 kHz 高频波束仅 1° × 2°，在 3 m 内提供 2 mm 的剖面距离分辨率；667 kHz 低频探测距离可达 20 m。小盲区、高分辨率，快速扫描与高分辨率图像相结合。
主要用于油管、水管等管道的沉积物及管壁探测，适合安装于 ROV、AUV、UUV。百兆以太网接口（可选 RS485 / RS232），量程 ≤ 1 m 时图像刷新率最高 1 Hz，提供数据接口方便用户二次开发。
技术参数
- 工作频率
- 双频，667 kHz / 1930 kHz
- 距离量程
- 0.1 – 20 m 可设
- 最远探测距离
- 高频 3 m，低频 20 m
- 增益控制
- 0 – 28 dB 可设
- 波束开角
- 高频 1° × 2.0°，低频 2.6° × 6.0°
- 图像分辨率
- 量程 < 0.4 m：2.0 mm；0.5 – 1.0 m：6.0 mm；2.0 – 7.0 m：7.5 mm；其他：量程 / 1000
- 剖面距离分辨率
- 2.00 mm @ 高频，5.00 mm @ 低频
- 扫描步距
- 0.9°
- 图像刷新率
- 最高 1 Hz（量程 ≤ 1 m，以太网接口）
- 最大工作深度
- 200 m
- 通信接口
- 100BASE 以太网，可选 RS485、RS232
- 通信电缆长度
- 以太网 6 m；RS485 最长 100 m @ 115200 bps、10 m @ 1 Mbps；RS232 最长 15 m @ 115200 bps
- 供电
- DC 18 – 30 V，0.30 A
- 声呐头尺寸
- φ60 × 99 mm
- 声呐头材料
- 不锈钢，聚氨酯（可定制钛合金）
- 重量
- 不锈钢：空气中 580 g，水中 340 g
图集

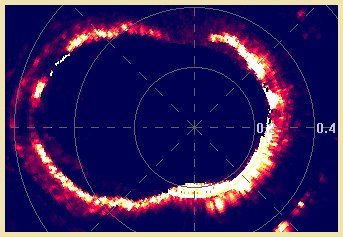

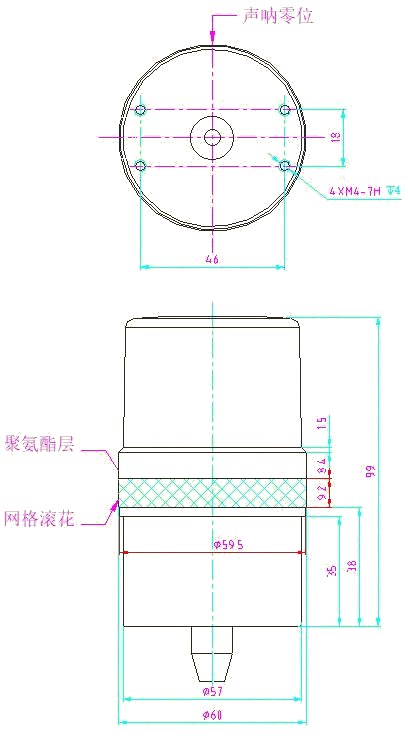

典型声呐图像、应用现场与外形尺寸
