产品介绍
StD46C 是我司传统 CTS 系列彩色图像声呐的升级版：由单频升级为 655 / 400 kHz 双频，满足远距离探测与高分辨率成像的不同需求；换能器机械转动部件改为油封结构，显著提高了工作可靠性，更适合大深度工作环境。

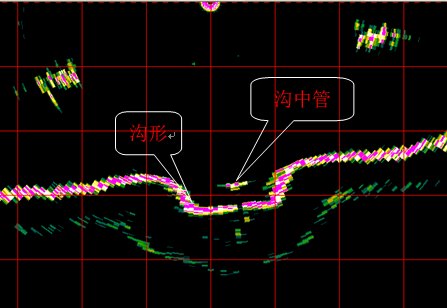

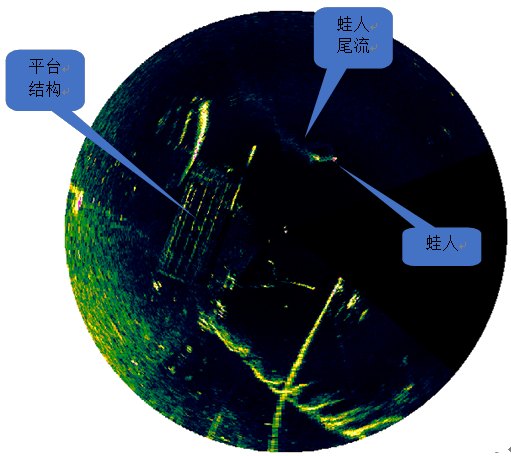

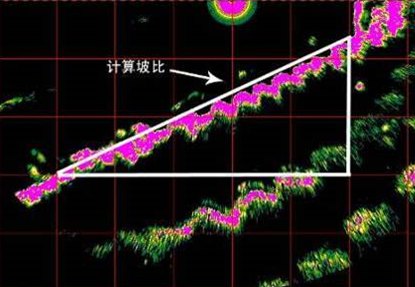

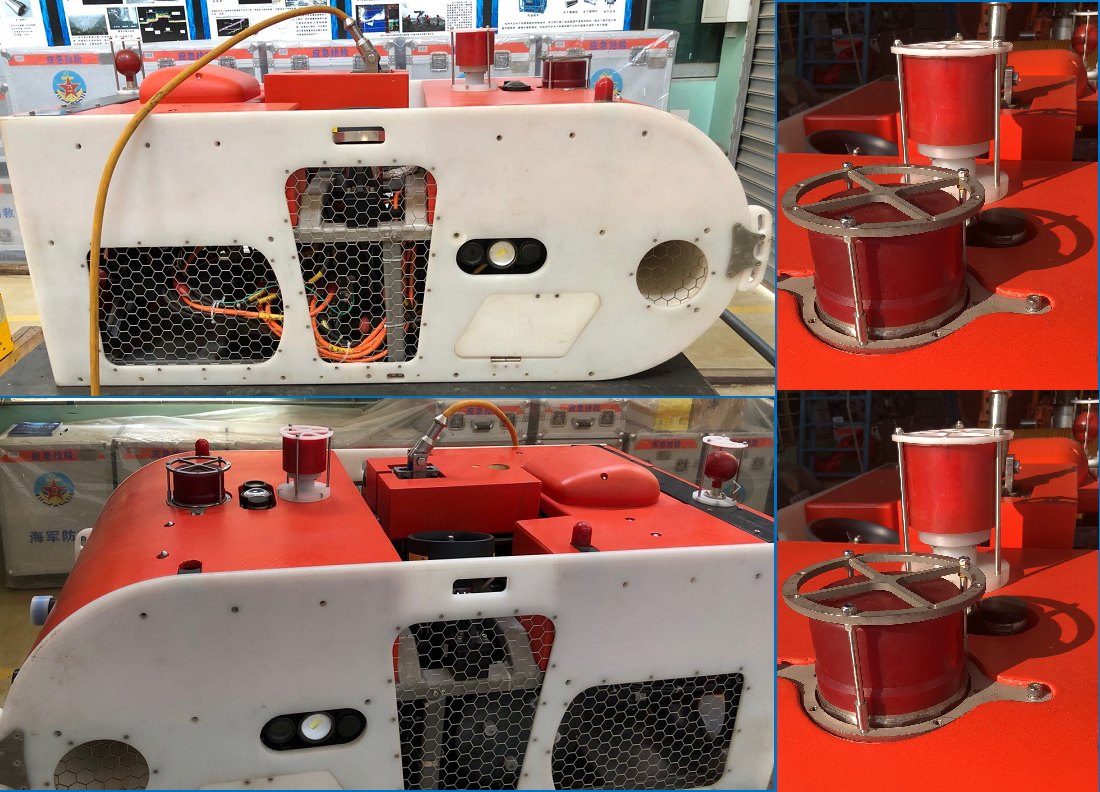

该型声呐已在水下机器人（ROV）、挖沟机、挖泥船、水下工程检测、水下考古及水下目标搜索等方面得到广泛应用，典型案例包括海上石油平台蛙人探测试验、水库堤坝检查、石油管线埋设的沟型、沟深与管线位置测量。
配套 Windows 声呐软件完成控制、采集、记录与回放，提供接口协议，可轻松实现二次开发。
技术参数
- 工作频率
- 双频，655 kHz / 400 kHz
- 量程
- 高频 100 m，低频 200 m
- 波束开角
- 高频 1.9° × 25°，低频 3.1° × 30°
- 距离分辨率
- 高频 5.0 cm，低频 8.0 cm
- 扫描步距
- 0.45° / 0.9° / 1.8°
- 增益控制
- 0 – 40 dB
- 最大工作深度
- 300 m / 600 m / 1000 m 可选
- 通信接口
- RS485，可选 RS232（115200 bps）、以太网
- 通信电缆长度
- RS485 最长 100 m，RS232 最长 15 m
- 供电
- DC 18 – 30 V，0.4 A
- 声呐头尺寸
- φ110 × 220 mm
- 声呐头材料
- 不锈钢（可选铝合金、钛合金），聚氨酯
- 重量
- 空气中 5.5 kg，水中 3.7 kg
图集

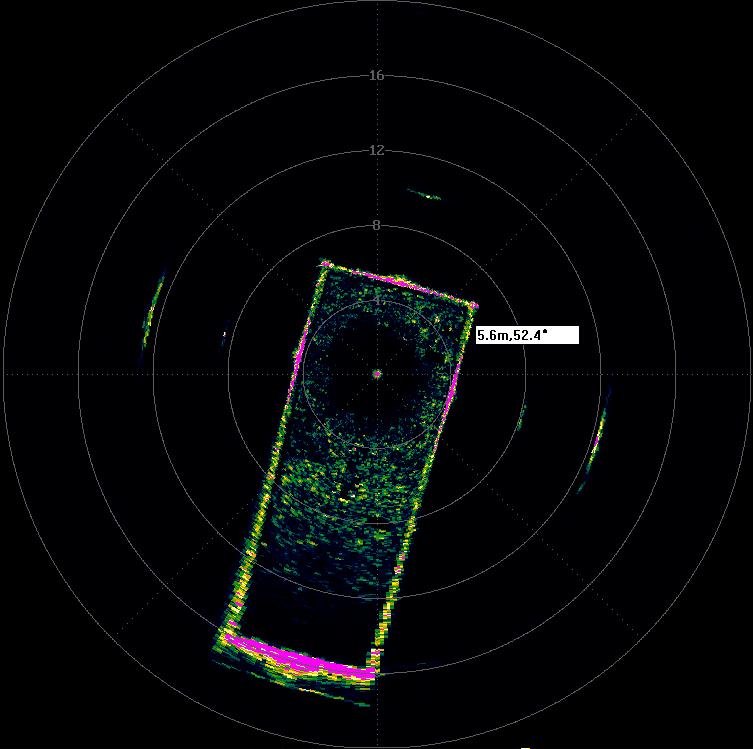

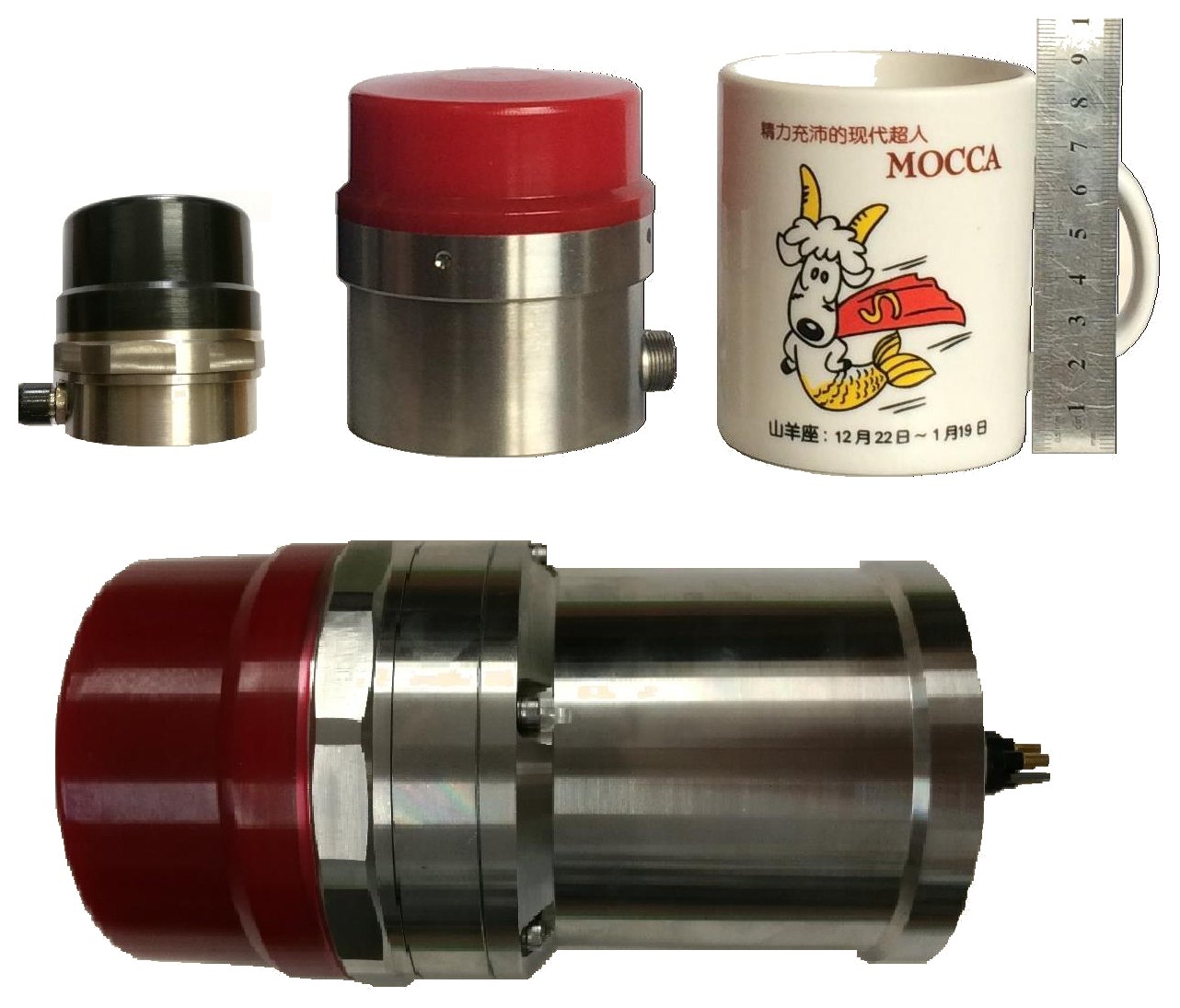

典型声呐图像、应用现场与外形尺寸
