产品介绍
StW47S 采用全数字宽频工作与一体化数字信号处理，工作频率在 340 – 730 kHz 内可设：低频段用于远距离探测，高频段用于近距离高分辨率识别，3 m 内分辨力优于 1 cm。
声呐头体积小、重量轻、低磁性、耐腐蚀，适于安装在 ROV、AUV、UUV 等各类潜器与平台上，也适合潜水员单手手持操作，是水下施工与目标探测的得力助手。
主要应用于近海油气资源探测、挖沟、埋缆等作业，沉底目标搜索、水中目标识别、水下考古与科学研究。配套 Windows 声呐软件完成控制、采集、记录与回放，并提供数据接口便于二次开发。
技术参数
- 工作频率
- 宽频，340 – 730 kHz
- 作用量程
- 1 – 200 m 可设
- 增益控制
- 0 – 40 dB 可设
- 典型波束开角
- 655 kHz：1.9° × 20°；400 kHz：3.1° × 30°
- 距离分辨率
- ≤ 3 m 时优于 1 cm，其余距离为距离 × 3‰
- 扫描步距
- 0.45° / 0.9° / 1.35° 可选
- 最大工作深度
- 1500 m
- 通信接口
- RS485（115200 bps），可选 RS232 或以太网
- 通信电缆长度
- RS485 最长 100 m；RS232 / 以太网最长 15 m
- 供电
- DC 18 – 30 V，0.4 A
- 声呐头尺寸
- φ110 × 220 mm
- 声呐头材料
- 不锈钢（可选铝合金、钛合金），聚氨酯
- 重量
- 空气中 3.5 kg，水中 2.0 kg
- 水密接插件
- MCBH4M（RS485）、MCBH8M（以太网）
图集

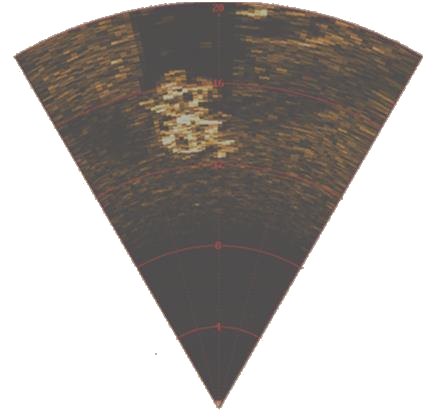

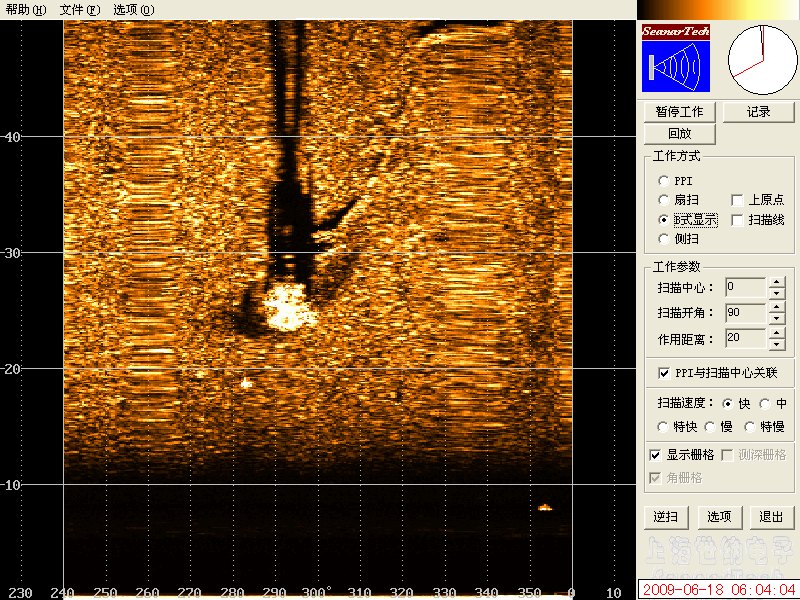

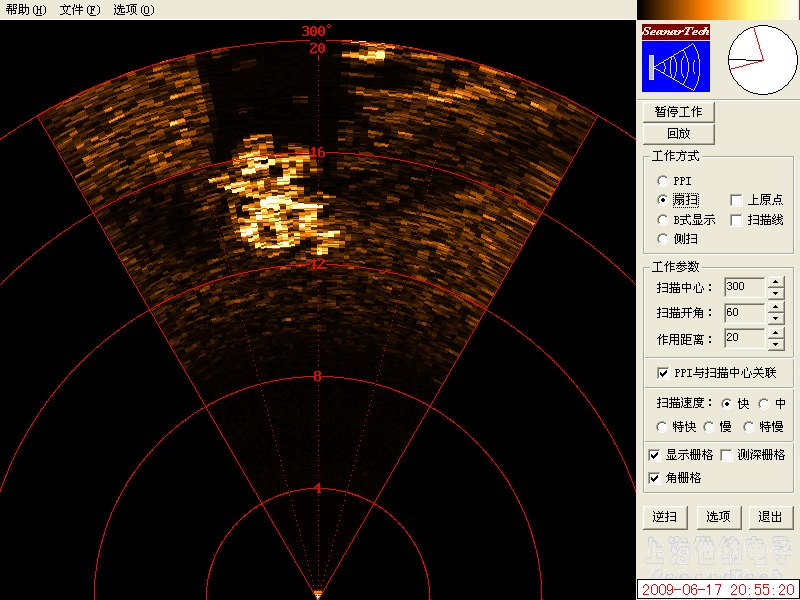

典型声呐图像、应用现场与外形尺寸
